一、系列概述：
目前表面贴装设计的首选即KEMET 的T491 系列。该产品达到或超过EIA 标准的535BAAC 要求。此系列的外形轮廓和尺寸符合上述全球标准
T491系列中已增加了五种超薄外壳尺寸。R/2012-12、 S/3216-12和T/3528-12外壳尺寸的最大高度为1.2毫米。U/6032－15的最大外壳高度为1.5毫米，V/7343-20的外壳最大高度为2.0毫米。
该产品特别为目前高度自动化的表式及设备所设计。本系列同样采用了界公认和重视的KEMET 固体钽电容技术。此外，本系列还采用最新的材料、加工方式及自动化设备，成就了全球范围内在总体性能和价值上无比卓越的电子元件。
产品的标准接点为100％哑面锡并具极佳的熔湿特性，与目前表贴焊料体系有极佳的兼容性。对于任何一部件编号，公司都可根据要求提供锡铅（SnPb）接点，还可提供导电环氧树脂安装工序所需使用的镀金接点。对称接点所具备的完全可塑性满足了目前技术中消除热应力与机械应力的要求。将导线安装到钽块上是经微处理器控制的焊接操作及高温银浆粘合剂体系实现的。
这些设备的标准包装采用按EIA 481-1 规定的带卷结构。该体系具备对所有带送式贴装组件的完全通用

二、特性：
● 达到或超过电子工业协会（EIA）535BAAC标准
● 按照EIA481-1 标准盘卷
● 末端部分对称整齐柔顺
● 可选择镀金末端
● 激光标志外箱
● C D E U V X 型号已通过100%冲击电流测试
● 不含卤素的环氧基树脂
● 电容量：0.1 微法至1000 微法
● 公差: 正负10%, 正负20%
● 电压: 3—50 伏特,直流电
● 扩展范围值
● 薄切面箱体型号
● ROHS柔顺型,不含铅末端（信息变动可查看www.KEMET.com)
● 操作温度范围在-55oC到125oC

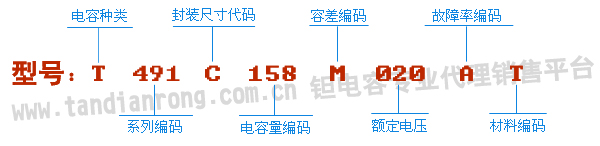

三、系列型号图及编码解析：
【封装尺寸编码】：十一种封装尺寸编码，详细见下面的对照表
【电容量编码】：表示电容量，是钽电容的数字标注法，单位是PF（见电容单位换算），前面两位表示数值，第三位表示10的N次幂。
【容差编码】：两种容差，K 表示10%，M 表示20%误差率。
【额定电压】：2R5 = 2.5Vdc 004=4Vdc 006=6.3Vdc 010=10Vdc 016=16Vdc 020=20Vdc 025=25Vdc 035=35Vdc 050=50Vdc
【故障率编码】：A表示不适用
【材料编码】：S 表示100%镀锡 H 表示标准焊料（90%锡，20%铅） G 表示镀金（仅限于A B C D X 型） T 表示100%镀锡

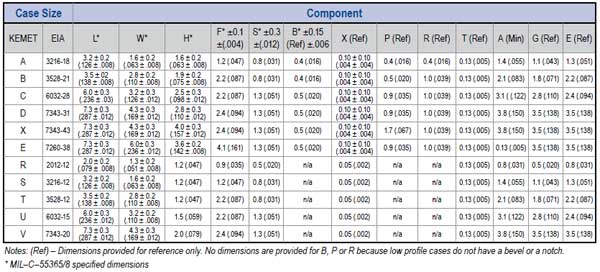

三、封装尺寸对照表：
尺寸：毫米(英寸)（CASE DIMENSIONS: millimeters (inches)）
